Thermografie

Was ist Thermografie?

Thermografie ist die Sichtbarmachung und Messung der von einem Objekt abgestrahlten thermischen Energie mit Hilfe einer Kamera.

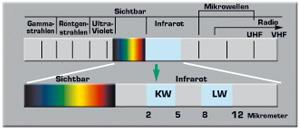

Thermische oder infrarote Energie ist Licht mit einer Wellenlänge, welche zu groß ist, um vom menschlichen Auge wahrgenommen zu werden. Diese Energie ist derjenige Abschnitt des elektromagnetischen Spektrums, welchen wir als Wärme wahrnehmen. Im Gegensatz zu sichtbarem Licht strahlt in der Welt des Infraroten jedes Objekt, dessen Temperatur über dem absoluten Nullpunkt liegt, Wärme ab. Daher geht sogar von sehr kalten Objekten wie z. B. Eiswürfeln infrarote Strahlung aus. Je höher die Temperatur eines Objektes ist, desto intensiver ist die von ihm abgegebene Infrarotstrahlung. Im Infraroten können wir Dinge erkennen, die sonst für unsere Augen nicht sichtbar sind.

Infrarotkameras erzeugen Bilder der unsichtbaren Infrarot- bzw. Wärmestrahlung und ermöglichen damit präzise berührungslose Temperaturmessungen.

Was kann Thermografie?

Gebäudethermografie wird heute überall dort eingesetzt, wo Schwachstellen auftreten deren Lokalisierung schwierig, schwer zugänglich, aufwendig oder ohne Zerstörung nicht machbar ist. Dies können beispielsweise sein:

  • Qualitätsüberprüfung durchgeführter Baumaßnahmen
  • (Bauwerk, Wärmedämmung, Dacharbeiten, Fenster, …)
  • Schadensvorbeugung durch rechtzeitiges Erkennen (Risse, Feuchtigkeit, …)
  • Erkennen von Durchfeuchtungen im Mauerwerk und in (Flach-) Dächern
  • Überprüfung der Dichtigkeit von Schornsteinen und Kaminen
  • Kontrollieren der Wärmeleitung / Wärmeverlusten in der Fassade oder der Dachfläche

Häufige Ursachen für Energieverluste:

  • mangelhafte Dämmung der Außenwände
  • Feuchtigkeit in Mauerwerk oder Dämmung
  • fehlende / defekte Dachdämmung
  • schlechte / fehlerhafte Dämmung in Heizkörpernischen
  • schlechte / fehlende Dämmung in Rollladenkästen
  • schlechte / fehlende Dämmung von Kragplatten und Stürzen
  • schlecht dämmendes Fensterglas, defekte Dichtungen
  • schlecht gedämmte oder verzogene Fensterrahmen
  • ungedämmte Steigleitungen
  • fehlende / defekte Kellerdeckendämmung

Gebäude verliert Wärme - was tun?

Wer mit Hilfe der Thermografie die Wärmeverluste sichtbar gemacht hat, sollte handeln.

Der nächste Schritt wäre dann eine Energieberatung durch einen örtlichen, zugelassenen Energieberater oder Fachbetrieb.

Bei ungeklärten thermischen Auffälligkeiten oder ernsthaft festgestellten Fehlern empfiehlt es sich weitere Untersuchungen, wie z.B. eine Innenthermografie oder Feuchtigkeitsmessung durchführen zu lassen.

Rahmenbedingungen der Thermografie

Eine Thermografie kann nur gemacht werden, wenn ein entsprechender Temperaturunterschied besteht. Dieser sollte zwischen Innen und Außen mindestens 12-15 C betragen. Starker Regen, Schnee, Nebel, Wind oder Sonneneinstrahlung können die Messung erschweren oder sogar unmöglich machen.

Informationen zur Interpretation der Aufnahmen

Rechts neben den thermografischen Bildern finden Sie eine Farb /-Temperaturskala. Durch diese können sie aufgrund des Farbvergleiches die scheinbaren Oberflächentemperaturen der Fassade zuordnen. Im Bereich hoher Temperaturunterschiede haben wir für Sie zur Verdeutlichung nochmals einen Rahmen ins Bild eingeblendet. Innerhalb dieses Rahmens bedeutet min. die niedrigste Oberflächentemperatur, max. die Höchste. Dadurch können sie selbst den Temperaturverlauf erkennen. Erfahrungsgemäß lässt sich sagen, dass bei einer Temperaturdifferenz größer 3 Grad der Hinweis auf thermische Schwachstellen gegeben ist. Wir empfehlen Ihnen diese weiter untersuchen zu lassen, wobei wir Ihnen schon einige Beispiele im Maßnahmenkatalog aufgelistet haben. Auf Grund der reflektierenden Kältestrahlungen der Atmosphäre (Himmel), diese können bis zu -80 Grad betragen, ist die scheinbare Temperatur des Daches (Farbskala) nicht unbedingt realitätsrelevant. Man kann lediglich auf Grund von Unregelmäßigkeiten innerhalb der Dachtemperaturen einen Trend zu Schwachstellen erkenne, welche durch genaueren Untersuchungen (z.B. Innenthermografie) aussagefähiger gemacht werden können.

Photovoltaik- und Solar Thermografie

Defekte Zellen einer Photovoltaikanlage lassen sich von Außen nicht so einfach feststellen. Meist ergibt sich ein Problem mit der Zugänglichkeit der Anlagen, sei es eine Dachanlage oder eine Anlage in freiem Feld.

Mithilfe unserer Wärmebildkamera können wir defekte Zellen kontaktlos zuverlässig dedektieren.

Eine Überprüfung der Solaranlage sollte unmittelbar nach Inbetriebnahme erfolgen, hier werden eventuelle Montagefehler sofort sichtbar. Spätesten vor Ablauf der Garantiezeit sollte eine weitere Überprüfung erfolgen, um noch einen Garantieanspruch anmelden zu können.

Eine Überprüfung der Photovoltaikanlage macht auf jeden Fall Sinn, durch defekte Zellen können durch Überhitzung Brände entstehen.

Fragen Sie uns, wir beraten Sie gerne und unverbindlich!
